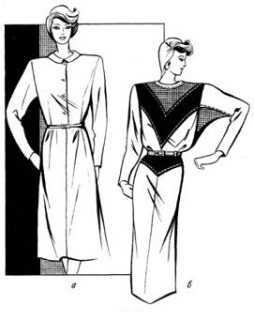

Платье отрезное по линии талии с объемной верхней частью.
Пройма углубленная, щелевидная. Рукав одношовный с ластовицей, обеспечивающей
свободу движений.
Платье обновляется за счет введения новой ткани —

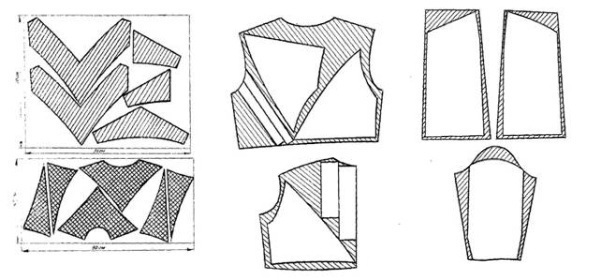

Построение чертежа конструкции модели. Вниз от точки Ао по
вертикали откладывается отрезок, равный измерению расстояния от высшей точки
проектируемого плечевого шва у основания шеи до уровня задних углов подмышечных
впадин (ВпрзЩ с прибавкой на свободу проймы (Пспр ), и ставится точка Г.
А0Г=Впрз II +Пспр=21,5+2,5=24 см.
От точки Ао по вертикали откладывается отрезок, равный
измерению длины спины до талии (Дтс II ) плюс прибавка к длине спинки (Пдтс )
плюс напуск, и ставится точка Т.
А0Т=Дтс II +Пдтс+напуск=42,9+0,5+2=45,4 см.
От точек А
А0а1=Сг III+Пг=48+10=58 см.
От точки Ао вправо откладывается отрезок, равный половине
измерения ширины спинки (Шс ) плюс прибавка, и ставится точка а.
Аоа=Шс+П =18,3+2,5=20,8 см.
От точки а 1 влево откладывается отрезок, равный
а1а2=Шг+(СгII-СгI ) +П =17,3+(50,4-45,9)+0,5=22,3 см.
От точек а, а 2 а1 вниз проводятся вертикальные линии. Их
пересечение с горизонтальными линиями, проведенными из точек Г и Т ,
соответственно обозначаются точками Г1, Г4, Г3, и Т, Т3 T8. От точки Т8 по
линии середины переда вверх откладывается отрезок, равный измерению длины
переда до талии (Дтп ) плюс прибавка, плюс напуск, и ставится точка А3.
Т8А3=ДтпII+П +напуск=44,4+1,5+2=47,9 см.
От точки Ао вправо и от точки А3 влево по горизонтали
откладывается отрезок, равный 1/3 полуобхвата шеи плюс прибавка, ставятся точки
А 2 , А4.
А0А2=А3А4=1/3 х Сш+1=6,2+1=7,2 см.
От точки Ао по линии середины спинки вниз откладывается
отрезок, равный 1/3 отрезка A0,A2, и ставится точка А.
A0A=1/3 x 7,2=2,4 см.
Глубина горловины переда берется на
А3А5=А3А4+1=7,2+1=8,2 см.
Из точки А 2 радиусом, равным ширине плечевого оката плюс
посадка, делается засечка.
А2П1=Шп+посадка=13,3+0,7=14 см.
Из точки Т радиусом, равным измерению высота плеча косая
(ВпкII ) плюс прибавка, плюс напуск, делается засечка.
ТП1=ВпкII+П +напуск=43,2+1,5+2=46,7 см.
На пересечении дуг ставится точка П 1
Г4Д4=Г1П2+0,5=20+0,5=20,5 см.
От точки Г 1 вверх откладывается отрезок, равный 1/3
отрезка Г1П2 плюс 2, и ставится точка П3.
Г1П3=Г1П2/3+2=8,7 см.
От точки Г 4 вверх откладывается отрезок, равный 1/3 отрезка
Г4П4 и ставится точка П6.
Г4П6=Г4П4/3=20,5/3=6,8 см
Точка П5 ставится на пересечении двух засечек: из точки П
6 радиусом П6П4, из точки А4 радиусом, равным ширине плечевого ската. А4П5=13,3
см. Дополнительное углубление проймы Г1Г11=Г4Г41=10 см. От точки П3 вправо
проводится горизонтальная линия, на которой откладывается отрезок (П3П31),
равный
От точки П 6 влево проводится горизонтальная линия, на
которой откладывается отрезок (П6П61), равный
Отрезок Г11Г41 делится пополам, ставится точка Г 2 , от
которой вправо и влево откладывается
П1П11=П5П5/1=5 см.
Плечевой шов переводится в сторону переда на
А2А2/1=П11П12=1 см;
A4A41=П5/1П51/1=1 см.
Линия проймы спинки оформляется через точки П ]2, П3], 1,
Г22. Линия проймы, переда оформляется через точки П51/1, П61, 2, Г21. Точки
Г21, Г22 соединяются с точкой Т3.
